燃气电厂废水零排放工程应用与研究

doi:10.19965/j.cnki.iwt.2021-0896

摘要/Abstract

摘要：

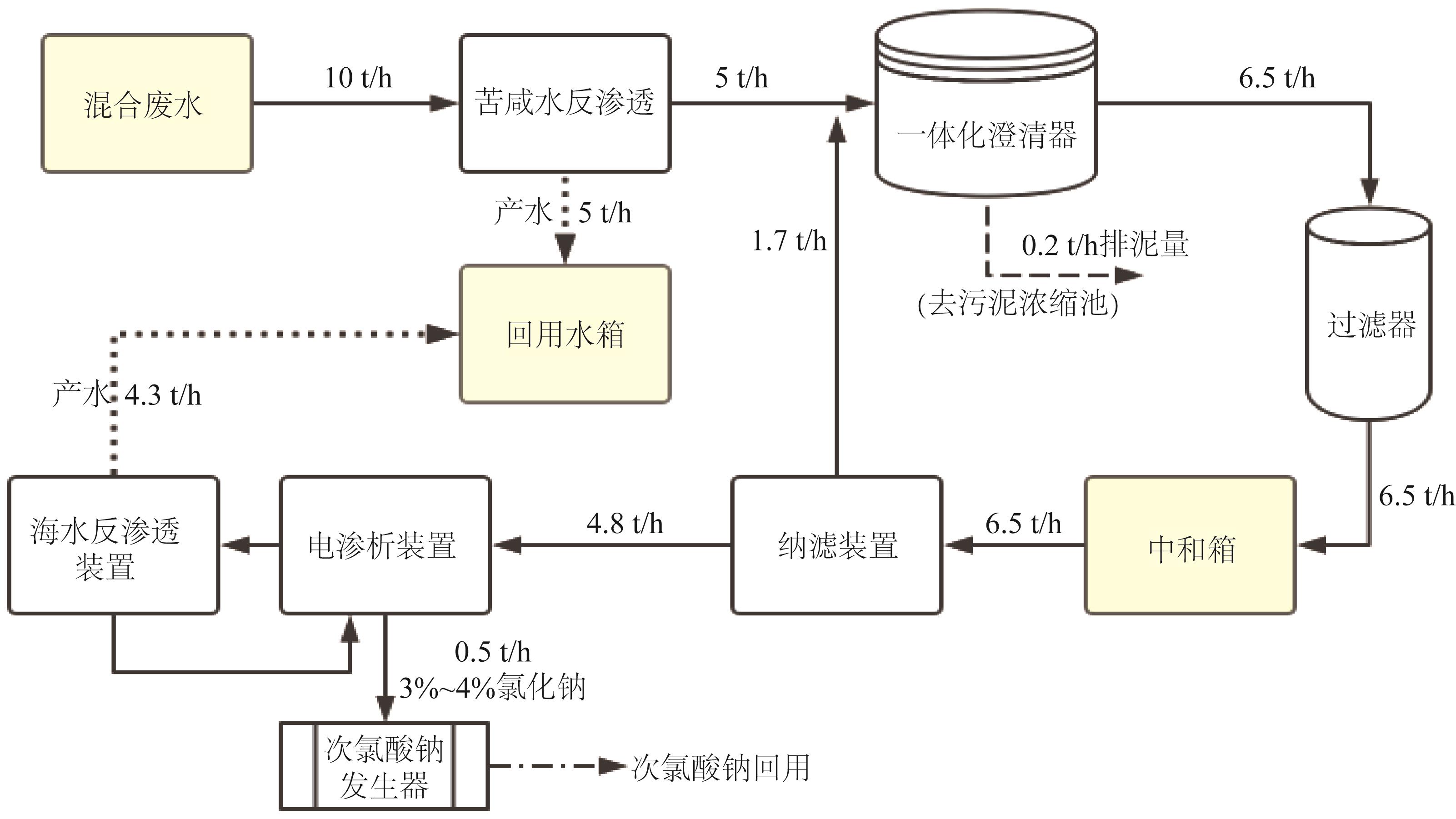

结合燃气电厂特性和废水情况，实施了针对燃气电厂的废水零排放处理工程：苦咸水反渗透+一体化澄清器+纳滤+电渗析/海水反渗透+次氯酸钠发生器。经处理，90%以上的废水制成了优质淡水，回用水电导率小于120 μS/cm，优于电厂取水水质；浓缩后的高盐水经电解制成次氯酸钠，该次氯酸钠可替代市售次氯酸钠用于电厂循环水杀菌；本工程无其他污染物外排，仅在澄清器输出污泥。该工程稳定运行1 a有余，期间未出现设备故障、膜污堵等问题。膜正常清洗周期为0.5 a，发生器正常清洗周期为1 a，维护工作和清洗频率均符合预期要求，实现了燃气电厂内废水的资源化利用。

关键词: 废水零排放, 燃气电厂, 次氯酸钠, 膜处理

Abstract:

According to the characteristics of gas-fired power plant and wastewater quality，the zero discharge treatment process（brackish water reverse osmosis concentration + integrated clarifier + nanofiltration + electrodialysis/seawater reverse osmosis+sodium hypochlorite generator） for gas-fired power plant was proposed and implemented. After treatment，more than 90% of the wastewater was made into high-quality fresh water，and the conductivity of recycled water was less than 120 μS/cm，better than the water intake quality of the power plant. The concentrated high salt water was electrolyzed into sodium hypochlorite. It was demonstrated that the sodium hypochlorite could replace the commercial sodium hypochlorite for sterilization of circulating water in power plant. No other pollutants were discharged，and only sludge was exported from the clarifier. The project had operated stably for more than one year，during which no equipment failure，membrane fouling or other problems occurred. The normal cleaning cycle of membrane was half year，and the normal cleaning cycle of generator was one year. The maintenance work and cleaning frequency met the expected requirements，so as to realize the wastewater utilization in the gas power plant.

Key words: waste water zero discharge, gas power plant, sodium hypochlorite, membrane treatment

中图分类号:

X703.1

尹力, 岳春妹, 费剑影. 燃气电厂废水零排放工程应用与研究[J]. 工业水处理, 2022, 42(6): 193-197.

Li YIN, Chunmei YUE, Jianying FEI. Research and application of wastewater zero discharge process in gas power plant[J]. Industrial Water Treatment, 2022, 42(6): 193-197.

https://gyscl.magtechjournal.com/CN/Y2022/V42/I6/193

图/表 6

参考文献 7

1	张全斌，周琼芳，梁婕. 燃煤电厂脱硫废水零排放技术综述与应用研究［J］. 环境科学导刊，2019，38（4）：59-64.
	ZHANG Quanbin， ZHOU Qiongfang， LIANG Jie. Technology review and application research of zero discharge for desulfurization wastewater of coal-fired power plant［J］. Environmental Science Survey，2019，38（4）：59-64.
2	张志国，胡大龙，王璟，等. 燃气电厂深度节水及废水零排放方案［J］. 中国电力，2017，50（7）：127-132. doi:10.11930/j.issn.1004-9649.2017.07.127.06
	ZHANG Zhiguo， HU Dalong， WANG Jing，et al. The in-depth water conservation and zero discharge technology for gas turbine power plants［J］. Electric Power，2017，50（7）：127-132. doi:10.11930/j.issn.1004-9649.2017.07.127.06
3	段威，姚宣，王冬生. 燃煤电厂脱硫废水零排放技术对比及经济性分析［J］. 工业水处理，2021，41（3）：129-132.
	DUAN Wei， YAO Xuan， WANG Dongsheng. Technical comparison and economic analysis of desulfurization wastewater zero discharge from coal-fired power plant［J］. Industrial Water Treatment，2021，41（3）：129-132，136.
4	贾西部. 脱硫废水零排放技术路线遴选原则解析［J］. 水处理技术，2021，47（8）：14-19.
	JIA Xibu. Analysis on selection principles of technology routes for desulphurization wastewater zero discharge［J］. Technology of Water Treatment，2021，47（8）：14-19，25.
5	白璐，陈武，王凯亮，等. 燃煤电厂脱硫废水零排放处理技术研究进展［J］. 工业水处理，2019，39（4）：16-20. doi:10.11894/1005-829x.2019.39(4).016
	BAI Lu， CHEN Wu， WANG Kailiang，et al. Research progress in the zero-discharge treatment technology for desulfurization wastewater from coal-fired power plants［J］. Industrial Water Treatment，2019，39（4）：16-20. doi:10.11894/1005-829x.2019.39(4).016
6	张建华，池毓菲，邹宜金，等. 燃煤电厂脱硫废水处理技术工程应用现状与展望［J］. 工业水处理，2020，40（10）：14-19.
	ZHANG Jianhua， CHI Yufei， ZOU Yijin，et al. Application progress and prospect of desulfurization wastewater treatment technologies in coal-fired power plants［J］. Industrial Water Treatment，2020，40（10）：14-19.
7	王玉东，赵丹，董延茂，等. 钙矾石沉淀法去除镁剂脱硫废水中硫酸根离子研究［J］. 工业水处理，2015，35（6）：54-57. doi:10.11894/1005-829x.2015.35(6).014
	WANG Yudong， ZHAO Dan， DONG Yanmao，et al. Research on the removal of sulfate from magnesium flue gas desulfurization wastewater by ettringite precipitation method［J］. Industrial Water Treatment，2015，35（6）：54-57. doi:10.11894/1005-829x.2015.35(6).014

废水	分类	水量	备注
一级反渗透浓水	经常性废水	8 t/h	—
超滤反洗排水	经常性废水	2 t/h	回用至机加澄清池进口
锅炉排污水	非经常性排水	15 t/h	不定时
膜清洗排水	非经常性排水	5 t/（次·套）	0.5 a清洗一次
主厂房排水	非经常性排水	3 t/h	不定时
锅炉化学清洗排水	非经常性废水	1 200 t/次	每台炉约6 a清洗一次

废水	分类	水量	备注
一级反渗透浓水	经常性废水	8 t/h	—
超滤反洗排水	经常性废水	2 t/h	回用至机加澄清池进口
锅炉排污水	非经常性排水	15 t/h	不定时
膜清洗排水	非经常性排水	5 t/（次·套）	0.5 a清洗一次
主厂房排水	非经常性排水	3 t/h	不定时
锅炉化学清洗排水	非经常性废水	1 200 t/次	每台炉约6 a清洗一次

项目	设计水质	校核水质
pH（25 ℃）	8.00	7.89
电导率（25 ℃）/（μS·cm^-1）	1 408	1 817
浊度/NTU	<1	<1
溶解固形物/（mg·L^-1）	919	1 157
钙/（mg·L^-1）	127	110
镁/（mg·L^-1）	23.0	39.9
碳酸氢根/（mg·L^-1）	275	310
氯离子/（mg·L^-1）	218	249
钠/（mg·L^-1）	71.5	110.7
硫酸根/（mg·L^-1）	342	380
活性硅（SiO₂）/（mg·L^-1）	14.4	83.7
COD_Mn/（mg·L^-1）	10	9

项目	设计水质	校核水质
pH（25 ℃）	8.00	7.89
电导率（25 ℃）/（μS·cm^-1）	1 408	1 817
浊度/NTU	<1	<1
溶解固形物/（mg·L^-1）	919	1 157
钙/（mg·L^-1）	127	110
镁/（mg·L^-1）	23.0	39.9
碳酸氢根/（mg·L^-1）	275	310
氯离子/（mg·L^-1）	218	249
钠/（mg·L^-1）	71.5	110.7
硫酸根/（mg·L^-1）	342	380
活性硅（SiO₂）/（mg·L^-1）	14.4	83.7
COD_Mn/（mg·L^-1）	10	9

项目	澄清器出水	纳滤产水/ED进水	ED淡水/SWRO进水
溶解固体/（mg·L^-1）	3 456~4 712	2 832~3 022	2 442~2 666
钙/（mg·L^-1）	43.0~62.1	2.6~3.3	1.7~2.2
镁/（mg·L^-1）	0.023~0.042	0.001~0.009	0.006~0.060
钠/（mg·L^-1）	1 043~1 423	896.4~922.5	840.2~890.7
硫酸根/（mg·L^-1）	191.8~230.5	24.7~33.2	14.4~23.1
全硅/（mg·L^-1）	10.8~11.6	11.0~11.9	11.3~12.1
钾/（mg·L^-1）	19.7~22.5	20.4~21.7	15.0~19.2
铝/（mg·L^-1）	3.7~5.1	0.009~0.015	0.003~0.011
铁/（mg·L^-1）	0.013~0.066	0.023~0.089	0.004~0.062
钡/（mg·L^-1）	0.136~0.186	0.003~0.006	0.001~0.006
锶/（mg·L^-1）	0.210~1.739	0.009~0.031	0.002~0.013
电导率/（μS·cm^-1）	5 760~6 203	4 720~5 008	4 070~4 335
pH	11.52~11.61	3.19~3.31	3.99~4.10
